Diagrama hierro-carbono

El diagrama de hierro-carbono (Fe-C) es una herramienta fundamental en la metalurgia, esencial para comprender las propiedades y el comportamiento del acero y el hierro fundido. Este diagrama de fase binario muestra las diferentes fases presentes en una aleación de hierro y carbono en función de la temperatura y la composición de carbono. Su estudio permite predecir y controlar las propiedades mecánicas de estos materiales, clave para su aplicación en diversas industrias.

Componentes Clave del Diagrama Fe-C

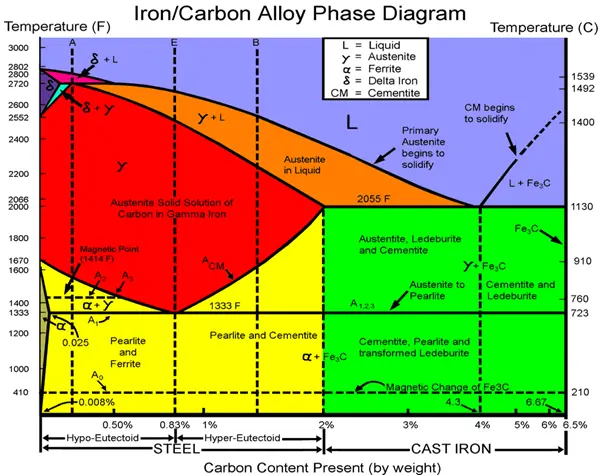

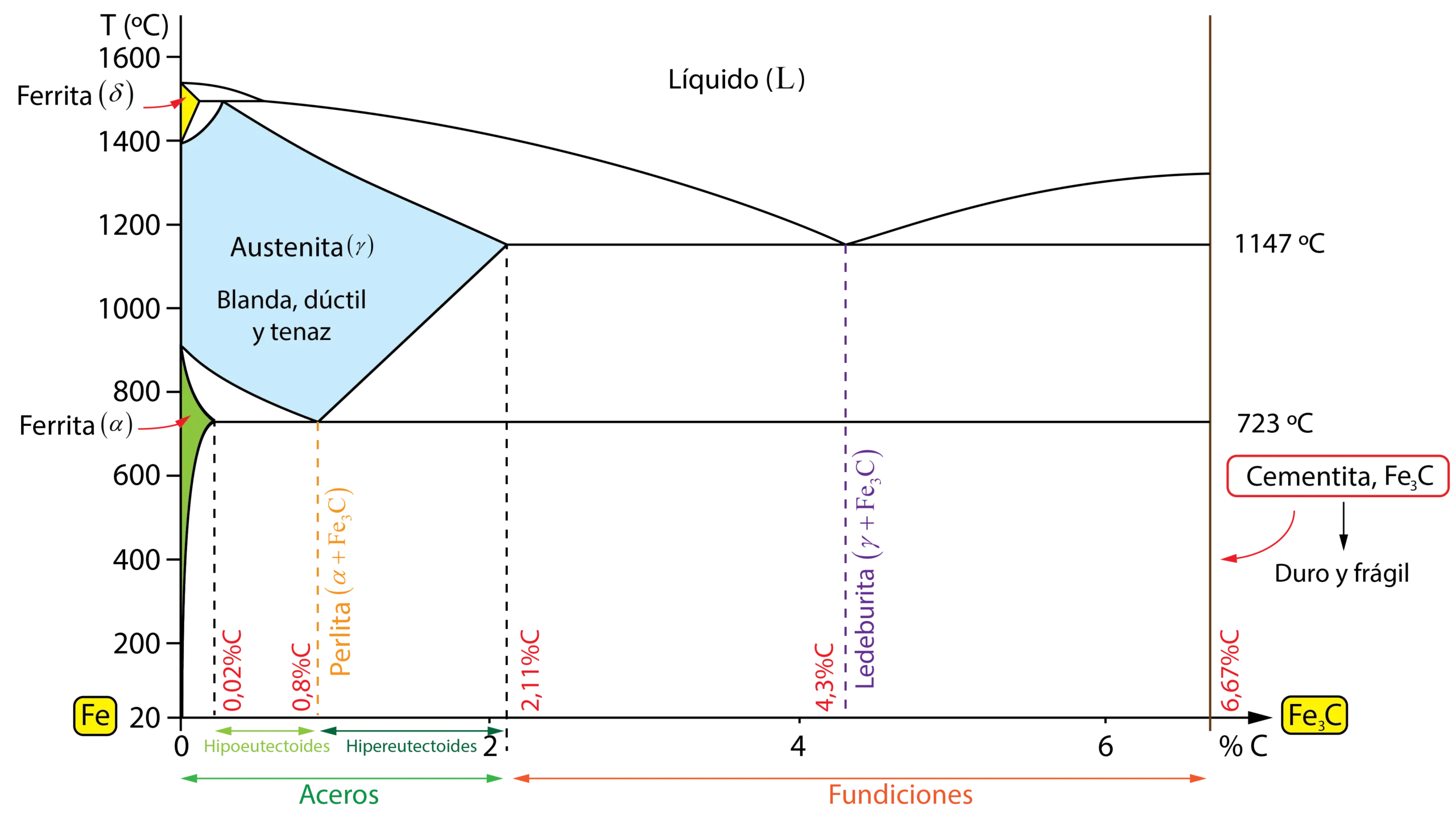

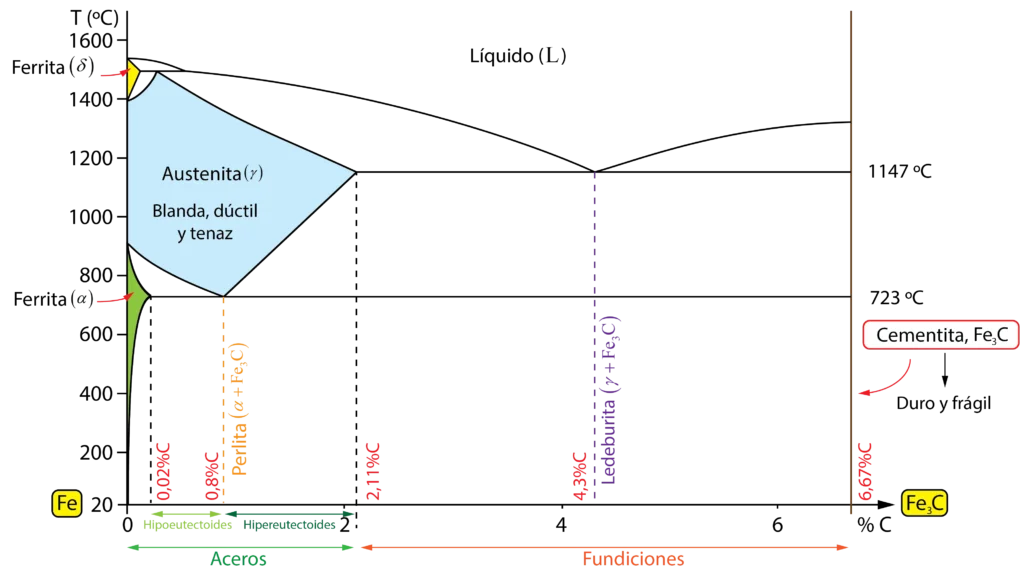

El diagrama Fe-C se representa gráficamente con la temperatura en el eje Y y el porcentaje de carbono en peso en el eje X. El diagrama muestra varias fases importantes:

• Austenita (γ): Una solución sólida de carbono en hierro γ (hierro cúbico centrado en las caras).
• Ferrita (α): Una solución sólida de carbono en hierro α (hierro cúbico centrado en el cuerpo).
• Cementita (Fe3C): Un carburo de hierro, también conocido como carburo de hierro.
• Ledeburita: Una mezcla eutéctica de austenita y cementita.
• Perlita: Una mezcla eutéctoide de ferrita y cementita.

La comprensión de estas fases es crucial para interpretar el diagrama y predecir las propiedades del material resultante.

Acero vs. Hierro Fundido en el Diagrama Fe-C

El diagrama Fe-C divide los materiales en dos categorías principales:

• Acero: Aleaciones hierro-carbono con un contenido de carbono inferior al 06% en peso. El acero presenta una amplia gama de propiedades mecánicas, dependiendo de su composición y tratamiento térmico.
• Hierro Fundido: Aleaciones hierro-carbono con un contenido de carbono superior al 06% en peso. El hierro fundido se caracteriza por su alta fluidez en estado líquido, lo que facilita su moldeo en formas complejas. El arrabio, por ejemplo, tiene un contenido de carbono alrededor del 3%.

La distinción entre acero y hierro fundido radica en sus diferentes microestructuras y propiedades, que se pueden predecir a partir del diagrama Fe-C.

Influencia del Carbono en la Estructura Cristalina

El carbono juega un papel crucial en la formación de la estructura cristalina del hierro. En bajas concentraciones, el carbono se disuelve en la red cristalina del hierro, afectando su tamaño de grano y propiedades mecánicas. En concentraciones más altas, se forma cementita (Fe3C), un compuesto duro y quebradizo que influye en la dureza y fragilidad del material.

Las diferentes formas alotrópicas del hierro (α y γ) también influyen en la solubilidad del carbono. La austenita (γ) puede disolver mucho más carbono que la ferrita (α), lo que afecta a la formación de diferentes microestructuras durante los tratamientos térmicos.

Reacciones de Tres Fases en el Diagrama Hierro-Carbono

El diagrama Fe-C presenta varias reacciones invariantes de tres fases, puntos en los que coexisten tres fases en equilibrio. Estas reacciones son cruciales para entender la transformación de fases durante el enfriamiento y calentamiento del acero y el hierro fundido. Entre las más importantes se encuentran:

• Reacción Eutéctica: La transformación de la fase líquida en austenita y cementita a una temperatura específica (3% de C).

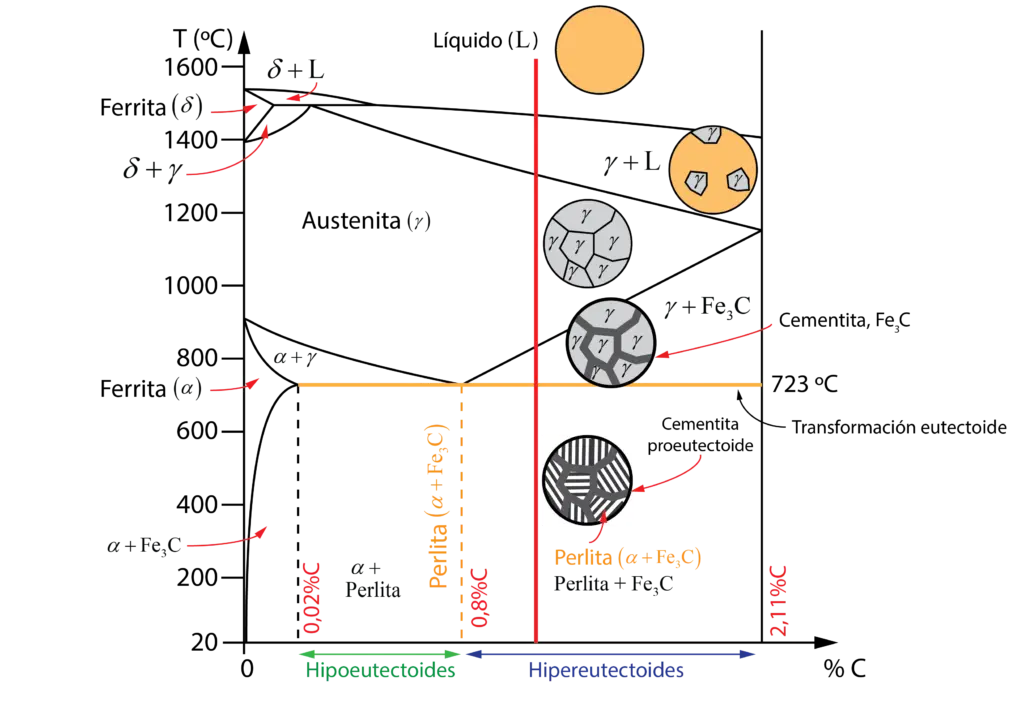

• Reacción Eutéctoide: La transformación de la austenita en perlita (mezcla de ferrita y cementita) a una temperatura específica (0.77% de C).

Estas reacciones son fundamentales para determinar la microestructura y las propiedades del material resultante.

Tratamientos Térmicos y el Diagrama Fe-C

El diagrama Fe-C es esencial para comprender el efecto de los tratamientos térmicos en las propiedades del acero y el hierro fundido. Los tratamientos como el recocido, el temple y el revenido se basan en controlar la velocidad de enfriamiento para obtener la microestructura deseada y las propiedades mecánicas óptimas. El diagrama permite predecir la transformación de fases durante estos tratamientos y, por lo tanto, el resultado final.

Aplicaciones del Diagrama Hierro-Carbono

El diagrama Fe-C tiene una amplia gama de aplicaciones en la industria metalúrgica. Se utiliza para:

• Selección de materiales: Para elegir el acero o hierro fundido adecuado para una aplicación específica en función de las propiedades mecánicas requeridas.
• Control de calidad: Para verificar la composición y la microestructura de los materiales.
• Diseño de procesos: Para optimizar los procesos de fabricación, como el tratamiento térmico y la fundición.
• Investigación y desarrollo: Para el desarrollo de nuevos materiales con propiedades mejoradas.

El diagrama Fe-C es una herramienta esencial para ingenieros, metalurgistas y científicos de materiales, que les permite comprender y controlar las propiedades de los aceros y hierros fundidos.

Consultas Habituales sobre el Diagrama Hierro-Carbono

A continuación, se responden algunas de las preguntas más frecuentes sobre el diagrama hierro-carbono:

¿Qué es la ferrita y por qué es importante?

La ferrita es una fase de hierro α con baja concentración de carbono. Es dúctil y tenaz, contribuyendo a la resistencia mecánica de los aceros. Su presencia en la microestructura influye en la resistencia a la corrosión.

¿Qué es la cementita y cuál es su efecto en las propiedades del acero?

La cementita (Fe3C) es un carburo de hierro duro y quebradizo. Aumenta la dureza y resistencia al desgaste del acero, pero disminuye su ductilidad. La proporción de cementita en la microestructura determina las propiedades mecánicas del acero.

¿Cuál es la diferencia entre perlita y ledeburita?

Tanto la perlita como la ledeburita son mezclas de ferrita y cementita. La perlita es una mezcla eutéctoide, formada a partir de la transformación de la austenita a una temperatura específica. La ledeburita es una mezcla eutéctica, formada a partir de la solidificación del líquido.

¿Cómo se utiliza el diagrama Fe-C para controlar los tratamientos térmicos?

El diagrama Fe-C indica las temperaturas y composiciones a las que ocurren las transformaciones de fase. Este conocimiento permite diseñar tratamientos térmicos para obtener la microestructura deseada con las propiedades mecánicas óptimas.

¿Qué es la Austenita y su importancia en el diagrama?

La Austenita es una fase de hierro γ con alta solubilidad de carbono. Es dúctil y maleable a altas temperaturas y juega un papel esencial en los tratamientos térmicos del acero, ya que su transformación al enfriar determina las propiedades finales del material.

El diagrama de hierro-carbono es una herramienta inestimable en la ciencia e ingeniería de materiales, ofreciendo una comprensión profunda de las relaciones entre la composición, la temperatura, la microestructura y las propiedades de los aceros y hierros fundidos.
