La geometría descriptiva, también conocida como método de Monge o sistema diédrico, es un sistema de representación gráfica que permite representar objetos tridimensionales en un plano bidimensional. Su inventor, Gaspard Monge, un matemático francés nacido en 1746, revolucionó la forma en que se representaban los objetos en ingeniería y arquitectura. Este método, desarrollado a finales del siglo XVIII, permite a los profesionales visualizar y trabajar con objetos complejos de manera precisa y eficiente.
Qué es el método de Monge

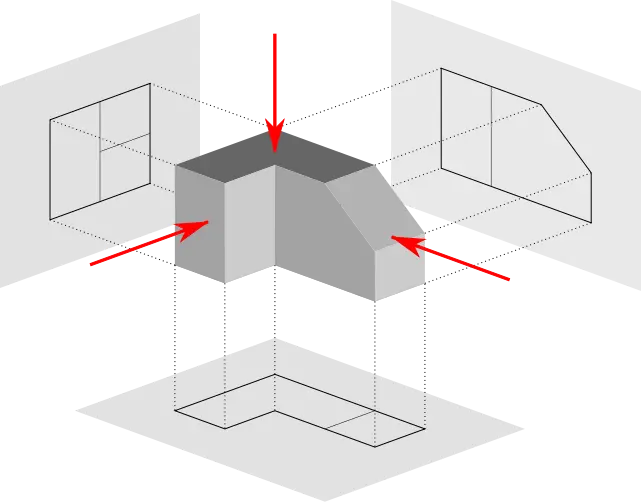

El método de Monge se basa en la proyección ortogonal de un objeto sobre dos planos perpendiculares entre sí: el plano horizontal (PH) y el plano vertical (PV). La intersección de estos planos forma una línea llamada línea de tierra (LT). La proyección sobre el plano horizontal se denomina planta, mientras que la proyección sobre el plano vertical se denomina alzado. Estos dos planos permiten obtener una representación completa del objeto.
Los 4 cuadrantes de Monge
La combinación de los planos horizontal y vertical crea cuatro cuadrantes en el espacio. Cada cuadrante se utiliza para representar diferentes vistas del objeto, dependiendo de su posición en relación a los planos de proyección. Si bien no hay una nomenclatura estándar para nombrarlos, se pueden describir de la siguiente manera:
- Primer cuadrante: El objeto se encuentra por delante del plano vertical y arriba del plano horizontal.
- Segundo cuadrante: El objeto se encuentra detrás del plano vertical y arriba del plano horizontal.
- Tercer cuadrante: El objeto se encuentra detrás del plano vertical y debajo del plano horizontal.
- Cuarto cuadrante: El objeto se encuentra por delante del plano vertical y debajo del plano horizontal.
Es importante entender la posición del objeto en relación a estos cuadrantes para interpretar correctamente las proyecciones.
Características del sistema diédrico o de Monge
El sistema diédrico o sistema Monge se caracteriza por:
- Proyecciones ortogonales: Las proyecciones se realizan mediante líneas perpendiculares a los planos de proyección, lo que garantiza la precisión de las medidas.
- Dos planos de proyección: El uso de dos planos perpendiculares permite una representación completa del objeto en tres dimensiones.
- Línea de tierra: La línea de tierra es el elemento clave que relaciona las proyecciones en el plano horizontal y vertical.
- Abatimiento de planos: El abatimiento de planos permite representar superficies inclinadas o oblicuas en el plano del papel, facilitando su análisis y construcción.
- Simplificación de objetos complejos: El sistema diédrico permite representar objetos complejos de forma clara y precisa, descomponiéndolos en sus elementos geométricos básicos.
- Precisión dimensional: Permite obtener las dimensiones reales del objeto a partir de sus proyecciones.
Cuándo se creó el sistema Monge
El sistema Monge fue desarrollado por Gaspard Monge y publicado por primera vez en su obra "Géométrie descriptive" en 179Sin embargo, sus ideas se fueron gestando durante años anteriores, fruto de su trabajo como profesor en la École Polytechnique en Francia. El desarrollo de este sistema representó un gran avance en la ingeniería y la arquitectura, facilitando el diseño y la construcción de estructuras complejas.
Consultas habituales sobre la representación en Monge
Algunas de las preguntas más frecuentes sobre el método de Monge son:
- ¿Cómo se representa una línea en Monge? Se representa por sus proyecciones en el plano horizontal y vertical, que son puntos o líneas según la posición de la recta.
- ¿Cómo se representa un plano en Monge? Se representa mediante sus trazas, que son las intersecciones del plano con los planos horizontal y vertical.
- ¿Cómo se representa un punto en Monge? Se representa por sus proyecciones ortogonales en el plano horizontal y vertical.
- ¿Cómo se determinan las verdaderas magnitudes en Monge? Mediante el abatimiento de los planos o el cambio de plano.
- ¿Qué son las proyecciones auxiliares en Monge? Se utilizan para determinar dimensiones o inclinaciones que no son directamente visibles en las proyecciones horizontal y vertical.
Tabla comparativa de sistemas de representación
Si bien el sistema Monge es ampliamente utilizado, existen otros sistemas de representación gráfica. A continuación, una tabla comparativa:
| Sistema | Ventajas | Desventajas |
|---|---|---|
| Sistema Monge (Diedrico) | Precisión dimensional, representación completa, fácil de interpretar | Puede ser complejo para objetos muy complejos, requiere una cierta habilidad para la interpretación |
| Perspectiva cónica | Representación realista, fácil de visualizar | No es precisa dimensionalmente, distorsiona las formas lejanas |
| Sistema de planos acotados | Simple para objetos con pocos detalles, fácil de usar | Limitado para objetos complejos, no permite visualizar formas tridimensionales |
La elección del sistema de representación dependerá de las necesidades del proyecto y la complejidad del objeto a representar.
Ejemplos de aplicación del método de Monge
El método de Monge tiene una amplia aplicación en diversos campos, como:
- Arquitectura: Representación de edificios y estructuras.
- Ingeniería: Diseño de piezas mecánicas, estructuras metálicas y obras civiles.
- Topografía: Representación del terreno.
- Diseño industrial: Representación de productos.
En cada uno de estos campos, la capacidad de representar objetos tridimensionales de forma precisa es crucial para el éxito del proyecto.
Conclusión
El método de Monge, un sistema de representación gráfica basado en proyecciones ortogonales, permite una representación precisa de objetos tridimensionales. Su comprensión es fundamental para profesionales de la arquitectura, ingeniería y diseño. A pesar de la existencia de sistemas de representación más modernos, el sistema diédrico sigue siendo una herramienta indispensable debido a su precisión y capacidad para representar objetos complejos de manera clara y eficiente. La correcta interpretación de las proyecciones en los cuatro cuadrantes y el dominio de técnicas como el abatimiento de planos son clave para un manejo efectivo de este método.
