Los sistemas de fuerzas paralelas son aquellos en los que todas las fuerzas actúan en la misma dirección, aunque no necesariamente en el mismo punto de aplicación. Si todas las fuerzas tienen el mismo sentido (es decir, tiran o empujan en la misma dirección), el sistema es aún más sencillo de analizar. Este artículo te guiará paso a paso en la creación de una gráfica que represente visualmente este tipo de sistema, incluyendo la determinación de la fuerza resultante y el punto de aplicación de esta.
Entendiendo las fuerzas paralelas del mismo sentido
Antes de comenzar a graficar, es fundamental comprender la naturaleza de las fuerzas paralelas del mismo sentido. En este tipo de sistema, todas las fuerzas actúan en la misma dirección, sumándose para producir una fuerza resultante mayor. A diferencia de las fuerzas paralelas de sentido contrario, donde la resultante es la diferencia entre las fuerzas, aquí la resultante es la suma algebraica de todas las fuerzas.
Características clave:
- Paralelismo: Todas las fuerzas son paralelas entre sí.
- Mismo sentido: Todas las fuerzas actúan en la misma dirección.
- Fuerza resultante: La fuerza resultante es la suma de todas las fuerzas individuales.
- Punto de aplicación: El punto de aplicación de la resultante se encuentra en algún punto a lo largo de la línea de acción de las fuerzas.
Pasos para graficar un sistema de fuerzas paralelas del mismo sentido
Para graficar un sistema de fuerzas paralelas del mismo sentido, seguiremos los siguientes pasos:
Paso 1: Definir las fuerzas
Empezaremos por definir las fuerzas que componen el sistema. Para cada fuerza, debemos conocer:
- Magnitud: El valor numérico de la fuerza (ej: 10 N, 25 N, etc.).
- Dirección: La dirección de la fuerza (vertical, horizontal, inclinada).
- Sentido: El sentido de la fuerza (arriba, abajo, izquierda, derecha).
- Punto de aplicación: La ubicación donde actúa la fuerza sobre un cuerpo.
Por ejemplo, consideremos un sistema con tres fuerzas paralelas del mismo sentido:
- F1 = 10 N hacia arriba
- F2 = 15 N hacia arriba
- F3 = 20 N hacia arriba
Paso 2: Calcular la fuerza resultante
La fuerza resultante (R) de un sistema de fuerzas paralelas del mismo sentido es simplemente la suma de las magnitudes de las fuerzas individuales. En nuestro ejemplo:
R = F1 + F2 + F3 = 10 N + 15 N + 20 N = 45 N
La fuerza resultante tiene la misma dirección y sentido que las fuerzas individuales.
Paso 3: Determinar el punto de aplicación de la fuerza resultante
El punto de aplicación de la fuerza resultante se determina utilizando el concepto de momento. El momento de una fuerza es el producto de la magnitud de la fuerza por la distancia perpendicular desde la línea de acción de la fuerza a un punto de referencia. Para un sistema de fuerzas paralelas, la suma de los momentos de las fuerzas individuales respecto a un punto de referencia debe ser igual al momento de la fuerza resultante respecto al mismo punto.
Consideremos un punto de referencia arbitrario. Para cada fuerza, calculamos su momento respecto a este punto. Luego, la distancia del punto de aplicación de la fuerza resultante al punto de referencia se calcula utilizando la siguiente ecuación:
d R = (Σ(F i d i )) / R
Donde:
- d R es la distancia del punto de aplicación de la fuerza resultante al punto de referencia.
- F i es la magnitud de cada fuerza.
- d i es la distancia de la línea de acción de cada fuerza al punto de referencia.
- R es la magnitud de la fuerza resultante.
Paso 4: Dibujar la gráfica
Una vez calculada la fuerza resultante y su punto de aplicación, podemos dibujar la gráfica. Se representa cada fuerza como una flecha cuya longitud es proporcional a su magnitud. La dirección y sentido de la flecha indica la dirección y sentido de la fuerza. La fuerza resultante se representa como una única flecha que representa la suma de todas las fuerzas y se coloca en su punto de aplicación calculado.
Ejemplo gráfico:
Imaginemos que las fuerzas F1, F2 y F3 se aplican a lo largo de una viga horizontal a distancias de 1m, 2m y 3m respectivamente desde un extremo. Calculando el punto de aplicación de la resultante (utilizando la formula anterior):
d R= (10N 1m + 15N 2m + 20N 3m) / 45N = 22 m
La gráfica mostraría tres flechas paralelas hacia arriba (representando F1, F2 y F3) y una flecha más larga (representando R=45N) también hacia arriba, aplicada a 22m del extremo de la viga.
Consultas habituales

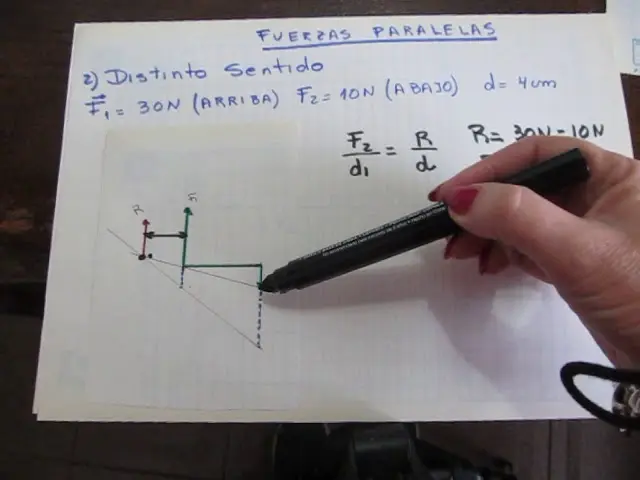

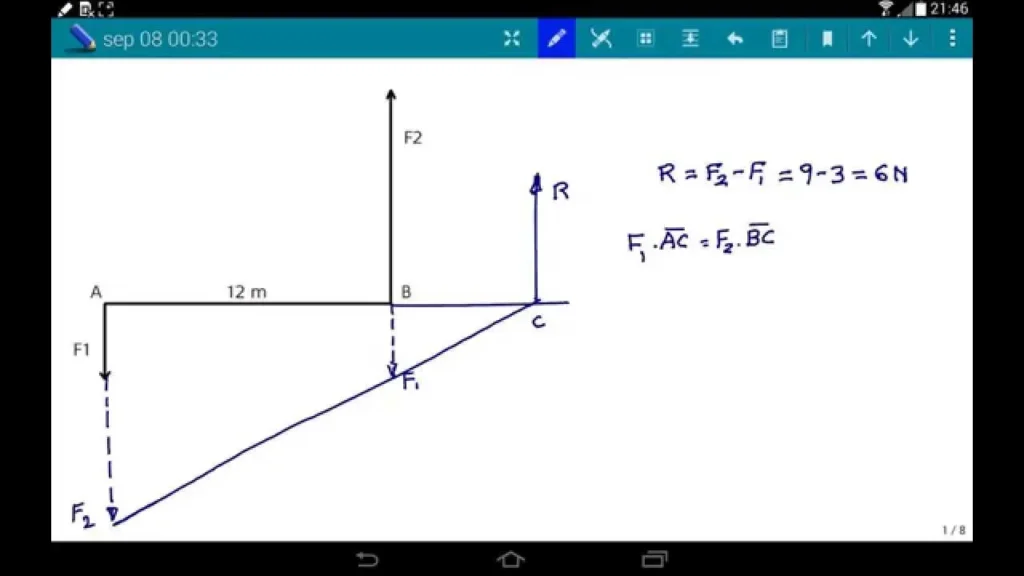

¿Qué ocurre si las fuerzas no son todas del mismo sentido? Si las fuerzas tienen sentidos opuestos, la fuerza resultante será la diferencia entre las fuerzas que actúan en un sentido y las que actúan en el sentido opuesto. El punto de aplicación se calcula de manera similar, pero teniendo en cuenta los signos de las fuerzas.
¿Cómo influye la distancia de aplicación de las fuerzas en la resultante? La distancia de aplicación de las fuerzas no afecta la magnitud de la fuerza resultante en sistemas de fuerzas paralelas de sentido igual. Sin embargo, sí influye en el punto de aplicación de la fuerza resultante.
¿Qué herramientas puedo usar para graficar? Puedes usar papel milimetrado, software de diseño asistido por computadora (CAD) o incluso aplicaciones de dibujo simples en tu computadora o teléfono inteligente.
Tabla comparativa: Fuerzas paralelas del mismo y diferente sentido
| Característica | Fuerzas paralelas del mismo sentido | Fuerzas paralelas de diferente sentido |
|---|---|---|
| Fuerza Resultante | Suma de las magnitudes | Diferencia de las magnitudes |
| Sentido de la Resultante | Igual al sentido de las fuerzas mayores | Igual al sentido de las fuerzas mayores |
| Punto de aplicación | Se calcula mediante momentos | Se calcula mediante momentos |
Conclusión
Graficar un sistema de fuerzas paralelas del mismo sentido es una herramienta fundamental para la comprensión y el análisis de problemas de estática y dinámica. Siguiendo los pasos descritos anteriormente y aplicando las formulas correspondientes, podrás representar visualmente estos sistemas y obtener información crucial como la fuerza resultante y su punto de aplicación. Recuerda que la práctica es clave para dominar este proceso. Intenta realizar diferentes ejemplos con distintas magnitudes y puntos de aplicación de las fuerzas para afianzar tus conocimientos.
